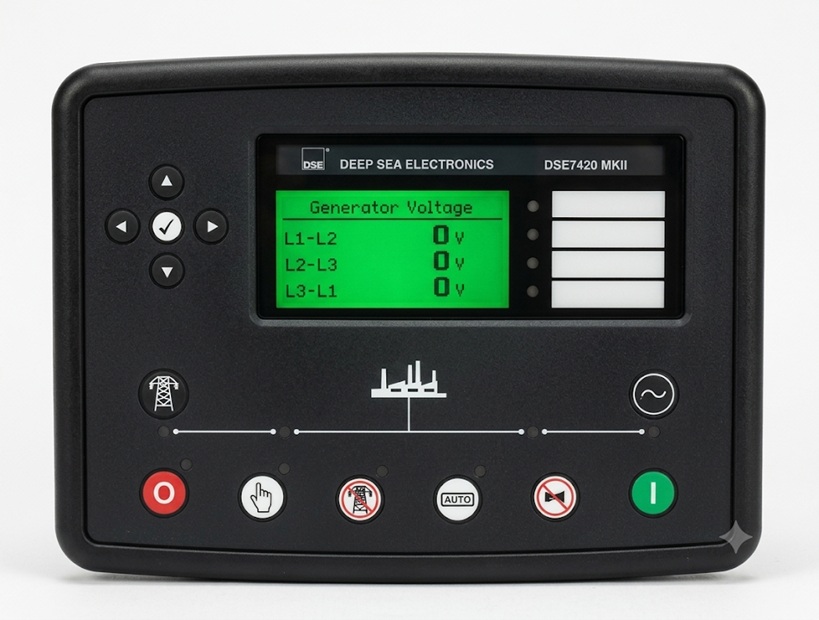

DEEPSEA DSE7420 MKII

Công ty Hoàng Hà – Nhà nhập khẩu và phân phối Bộ điều khiển Deepsea – UK chính hãng tại Việt Nam. Quý khách vui lòng liên hệ Ms. Lâm 0977 491 562 để được tư vấn hỗ trợ kỹ thuật và báo giá chi tiết.

Quý khách vui lòng liên hệ Hotline & Zalo: 0977491562 để được tư vấn và báo giá

BỘ ĐIỀU KHIỂN DEEPSEA DSE7420 MKII

DSE7420 MKII là một mô-đun kiểm soát lỗi nguồn điện tự động (tiện ích) thông minh, mạnh mẽ với các tính năng và chức năng cấp cao. Mô-đun điều khiển là mô-đun đầu tiên trong phạm vi DSE bao gồm SNMP tích hợp và có máy chủ web nhúng. Mô-đun này phù hợp với một loạt các ứng dụng khí đốt và diesel một bộ.
Mô-đun điều khiển có bộ xử lý chính lõi kép nâng cao và dung lượng bộ nhớ mở rộng. Điều này cho phép mô-đun mang lại hiệu suất nhanh hơn, mạnh mẽ hơn để trả về phản hồi hoạt động nhanh hơn trên các ứng dụng phức tạp và cung cấp bộ nhớ lưu trữ nâng cao cho chức năng ghi dữ liệu cấp cao.

KÍCH THƯỚC TỔNG THỂ: 245 mm x 184 mm x 51 mm (9,6″ x 7,2″ x 2,0″)
KÍCH THƯỚC CẮT BẢNG ĐIỀU KHIỂN: 220 mm x 160 mm (8,7 “x 6,3”)
ĐỘ DÀY BẢNG ĐIỀU KHIỂN TỐI ĐA: 8,0 mm (0,3 “)
TRỌNG LƯỢNG: 0,88kg
BIẾN THỂ SẢN PHẨM: 7420-03 – 7420 MKII Auto Mains (Tiện ích) Mô-đun kiểm soát lỗi

Trình chỉnh sửa công cụ ngôn ngữ của chúng tôi là một phần mềm rất mạnh mẽ cung cấp cho người dùng khả năng hiển thị ngôn ngữ địa phương của họ trên màn hình LCD mô-đun.

THAY BỘ ĐIỀU KHIỂN DEEPSEA DSE7420 MKII

Công ty Hoàng Hà cung cấp dịch vụ thay thế, cài đặt thông số kỹ thuật của bộ điều khiển Deepssea phù hợp với thực tế máy phát điện hiện hữu. Công việc được thực hiện trực tiếp tại Công trình của quý khách.

Với đội ngũ kỹ thuật được đào tạo chính quy và chuyên sâu, Nhiều năm kinh nghiệm hiểu biết sâu sắc về bộ điều khiển và máy phát điện ==>> Chúng tôi cam kết mang đến dịch vụ công việc với chất lượng hoàn hảo nhất, đảm bảo cho máy phát điện của quý khách phát huy tối đa hiệu quả và ổn định nhất trong quá trình sử dụng.

ĐIỂM NỔI BẬT CỦA DEEPSEA DSE7420 MKII

CÁC TÍNH NĂNG BỔ SUNG CỦA DSE7420 MKII

• Báo động VAR.
• Dung lượng bộ nhớ lớn cho các chức năng PLC tích hợp.
• Đo điện áp.
• Báo động quá tải kW

• Tập thể dục hẹn giờ.
• Nhiều tùy chọn ngôn ngữ.
• Bộ hẹn giờ & báo thức có thể định cấu hình.

• Bộ hẹn giờ bắt đầu / dừng có thể định cấu hình.
• Báo động bảo trì có thể định cấu hình.
• Báo động lỗi máy phát điện sạc.

• Tùy chọn màn hình

CATALOGUE DEEPSEA DSE7420 MKII

DEEPSEA DSE7410 MKII

SƠ ĐỒ ĐẤU NỐI DSE7420 MKII

1. DSE7420 MKII là gì và có điểm gì nổi bật hơn dòng DSE7320 MKII?

Trả lời:

DSE7420 MKII là bộ điều khiển tự động chuyển nguồn khi mất lưới (AMF – Auto Mains Failure) cao cấp dành cho 1 tổ máy phát điện. So với dòng DSE7320 MKII, DSE7420 MKII sở hữu phần cứng mạnh hơn: tích hợp sẵn cổng Ethernet (SNMP & Web server), mở rộng cổng giao tiếp (RS232, RS485, USB, DSENet®), hỗ trợ ghi nhật ký sự cố chi tiết hơn và dung lượng PLC lập trình linh hoạt hơn.

2. Làm thế nào để vào chế độ cài đặt thông số (Configuration Editor) trực tiếp trên mặt màn hình?

Trả lời:

1. Nhấn nút Stop/Reset (O) để đưa màn hình về chế độ Dừng.

2. Nhấn giữ đồng thời hai nút Stop/Reset (O) và nút Tick/Confirm (✔).

3. Nếu thiết bị có đặt mã PIN, dùng các phím Mũi tên để nhập 4 chữ số PIN và nhấn (✔) để xác nhận.

4. Dùng các phím chuyển trang để di chuyển qua các mục cài đặt (Điện áp, Tần số, Thời gian sấy, Thời gian trễ khởi động…) và nhấn (✔) để lưu thay đổi.

3. Khi màn hình hiện cảnh báo (Warning hoặc Shutdown), làm sao để xóa lỗi (Reset Alarm)?

Trả lời:

• Xem lỗi: Nhấn nút tắt tiếng còi báo (Mute Alarm), màn hình sẽ hiển thị trang Alarm mô tả nguyên nhân (như Low Oil Pressure, Coolant Temp High, Fail to Start…).

• Xóa lỗi: Cần khắc phục triệt để sự cố phần cứng trước (ví dụ: bổ sung dầu/nước làm mát, kiểm tra cọc bình ắc quy). Sau đó, nhấn nút Stop/Reset ($\text{O}$) trên bảng điều khiển để xóa trạng thái báo lỗi.

4. Lỗi “Fail to Start” (Khởi động thất bại) thường do những nguyên nhân nào?

Trả lời:

Lỗi này xuất hiện khi bộ điều khiển đã cấp lệnh đề đủ số lần cài đặt nhưng động cơ không nổ:

• Điện ắc quy yếu: Không đủ dòng quay củ đề (Starter Motor).

• Nhiên liệu: Tắc lọc dầu, hết dầu, còn bọt khí trong đường ống hoặc van điện từ cắt nhiên liệu (Solenoil) chưa mở.

• Cảm biến tốc độ (MPU) hoặc CANbus: Không nhận được tín hiệu vòng quay RPM khi động cơ bắt đầu nổ.

5. Làm cách nào để kết nối DSE7420 MKII với máy tính qua phần mềm DSE Configuration Suite?

Trả lời:

1. Cắm cáp USB Type-B (cáp máy in) từ cổng USB trên DSE7420 MKII vào máy tính.

2. Mở phần mềm DSE Configuration Suite trên máy tính.

3. Chọn cổng kết nối là USB và bấm Tools > Read Configuration để đọc toàn bộ sơ đồ và thông số từ bộ điều khiển.

4. Sau khi chỉnh sửa, chọn Write Configuration để nạp lại vào bảng điều khiển.

6. Cổng Ethernet trên DSE7420 MKII dùng để làm gì và cấu hình ra sao?

Trả lời:

Cổng Ethernet cho phép giám sát máy phát điện từ xa qua mạng LAN/Internet mà không cần gắn thêm mô-đun mở rộng:

• Tích hợp Web Server: Cho phép truy cập vào địa chỉ IP của màn hình bằng trình duyệt web để xem thông số thực tế.

• Giao thức Modbus TCP & SNMP: Kết nối trực tiếp vào hệ thống quản trị tòa nhà (BMS) hoặc hệ thống giám sát hạ tầng trung tâm dữ liệu (Data Center).

7. Deepsea DSE7420 MKII đọc và hiển thị mã lỗi động cơ phun dầu điện tử (ECU/CANbus) như thế nào?

Trả lời:

Khi kết nối với các động cơ thế hệ mới (Cummins, Perkins, Volvo, MTU…) qua chuẩn CANbus J1939, DSE7420 MKII sẽ tự động đọc các mã lỗi DTC (Diagnostic Trouble Codes / DM1). Màn hình sẽ hiển thị trực tiếp mã lỗi kèm mô tả bằng văn bản thay vì chỉ báo mã số, giúp kỹ thuật viên chẩn đoán chính xác bộ phận bị trục trặc.

8. Tính năng Dual Mutual Standby (Chạy luân phiên dự phòng) trên DSE7420 MKII hoạt động thế nào?

Trả lời:

DSE7420 MKII hỗ trợ kết nối trực tiếp 2 tổ máy phát điện với nhau qua cổng RS232 hoặc RS485 mà không cần bộ PLC ngoài:

• Hai máy sẽ tự động giao tiếp để chia ca chạy luân phiên (theo số giờ cài đặt sẵn) để cân bằng thời gian vận hành.

• Khi 1 máy gặp sự cố (Shutdown), máy còn lại sẽ tự động khởi động thay thế ngay lập tức để đảm bảo nguồn điện liên tục.

9. Chuyển đổi giữa chế độ chạy Tự động (Auto) và Bằng tay (Manual) như thế nào?

Trả lời:

• Chế độ Auto: Nhấn nút AUTO (có đèn LED báo sáng). Màn hình sẽ tự động giám sát điện lưới: khi mất lưới, thiết bị tự phát lệnh đề máy và đóng tải; khi có lưới lại, máy tự làm nguội rồi dừng.

• Chế độ Manual: Nhấn nút MANUAL (hình bàn tay), sau đó nhấn nút START ($\text{I}$) để nổ máy thủ công. Việc đóng/cắt ATS có thể thao tác bằng các nút đóng cắt lưới/máy phát trên mặt điều khiển.
